應用

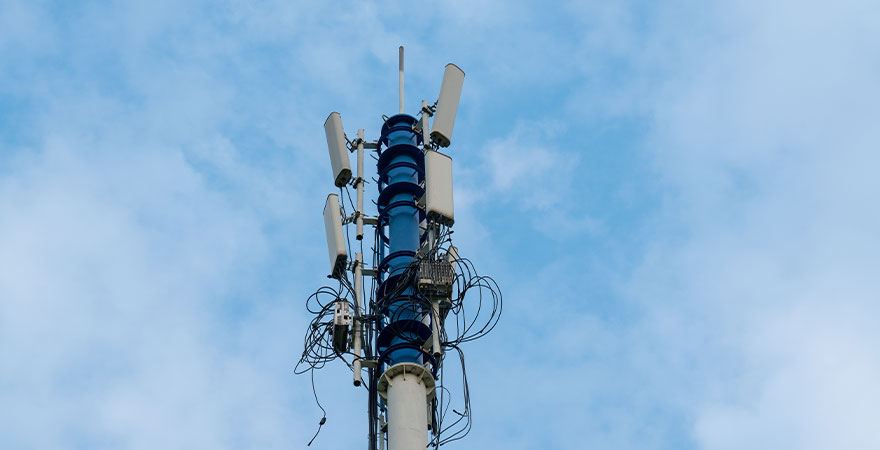

- 主要用于無線電設備和電子儀器的高頻環路連接，如通信基站。
- 在相同條件下，它更適合需要小型和快速安裝的RF連接場合。
| 電氣性能 | |
|---|---|
| 特性阻抗 | 50 Ohm |
| 頻率范圍 | 0-4 GHz |
| 工作電壓 | RG178: 250 V(rms) |
| RG316,RG405:250 V(RMS) | |
| RG316,RG405: 335 V(rms) | |
| 介質耐壓 | RG178: 750 V(rms) |
| RG316,RG405: 1000 V(rms) | |
| 導體電阻 | 內導體: ≤6.0 mΩ (初始值) |
| 外導體: ≤1.0 mΩ (初始值) | |
| 絕緣電阻 | ≥1000 mΩ |
| 電壓駐波比 | 直型: ≤1.30 (典型值) |
| 彎型: ≤1.35 (典型值) | |
| 機械特性 | ||
|---|---|---|
| 公母插入力 | ≤14 lbs | |
| 公母拔出力 | 2 lbs - 14 lbs | |
| 中心針插入力 | ≤2.5 lbs | |
| 中心針拔出力 | ≥1 ounce | |
| 中心針保持力 | ≥4 lbs | |
| 耐久性 | 500 次 | |
