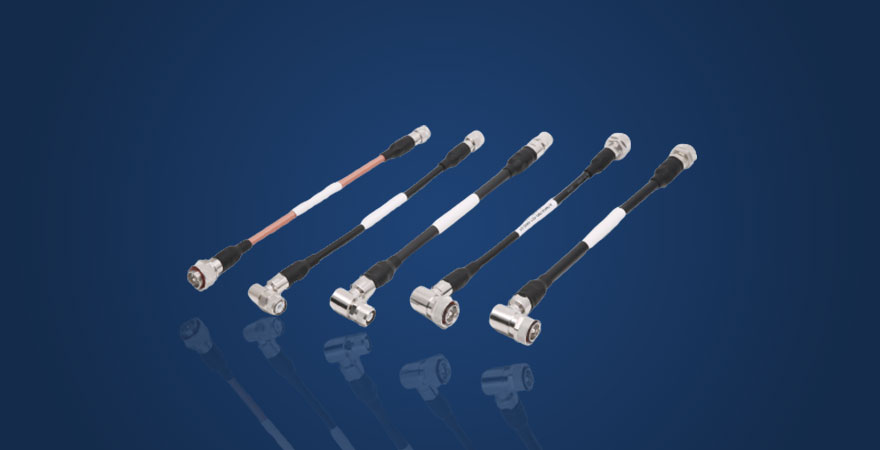

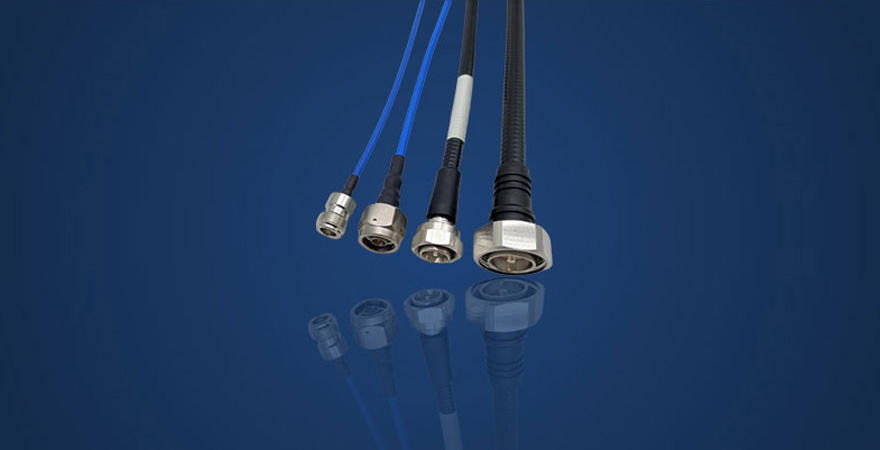

普通射頻線纜組件
- 用于射頻模塊內部或模塊之間互連的射頻電纜,通常要求接口為快速匹配、內部空間狹小操作應用,其主要性能指標要求為,低電壓駐波、低損耗。接口通常為SMA, SSMA, SMB,SSMB, MCX,MMCX, SMP, SSMP,BNC, TNC, BMA,SBMA等接口,適配電纜通常為RG174,RG316,RG142,LMR100,LMR195,LMR240,RG405,RG402,RG58等。
線纜組件由一根或多根電纜,每根電纜兩端或一端可采用壓接或者焊接、旋接等工藝與用戶需要的連接器而組成。線纜組件作為傳輸系統中很關鍵的一部分,它的性能將會嚴重影響到傳輸系統的工作質量。電纜組件的性能不僅取決于電纜和連接器各自的性能,線纜組件的組裝工藝也至關重要。由于連接器的組裝工藝不當而導致線纜組件性能不達標或產品失效的案列非常多,速聯公司作為一家具備連接器、電纜、線纜組件全系列產品設計、開發、加工、電鍍、組裝、注塑和測試能力,有著豐富的設計和生產經驗和高標準的工藝,確保為用戶提供高可靠、高質量的產品。
電氣性能 | ||
---|---|---|
規格參數 |

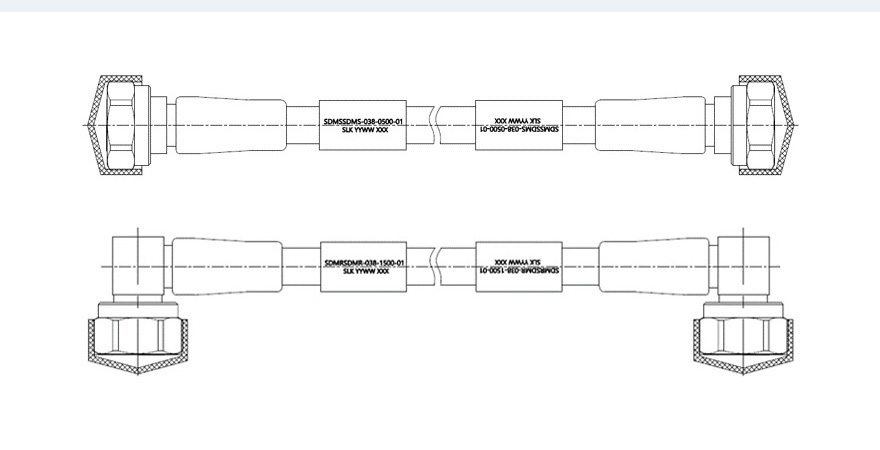

4.3-10 MALE S/T TO 4.3-10 MALE S/T |
4.3-10 MALE R/A TO 4.3-10 MALE R/A |
特性阻抗 | 50Ω | 50Ω |
頻率范圍 | DC~4GHz | DC~4GHz |
絕緣電阻 | >5000MΩ | >5000MΩ |
接觸電阻(內導體) | <1.0MΩ | <1.0MΩ |
接觸電阻(外導體) | <1.0MΩ | <1.0MΩ |
額定電壓 | 335V | 335V |
介質耐壓 | >1000V | >1000V |
駐波比MAX | <1.15@DC-4GHz | <1.2@DC-4GHz |
三階互調 | <-160dBc | <-160dBc |
機械性能 | ||
---|---|---|
規格參數 |
4.3-10 MALE S/T TO 4.3-10 MALE S/T |
4.3-10 MALE R/A TO 4.3-10 MALE R/A |
線纜折彎半徑(靜態) | >25mm | >25mm |
線纜保持力 | >100lbs | >100lbs |
螺母拉力 | >100lbs | >100lbs |
螺母扭力 | >70in.lbs | >70in.lbs |
機械壽命 | >500 | >500 |
環境性能 | ||
工作溫度 | -55~85℃ | -55~85℃ |
