如何使用射頻連接器?
2022-10-07
在通信系統中,射頻同軸連接器以各種形式和不同的用途廣泛用于設備端口和設備的連接。在使用過程中,很多朋友都會對自己的使用是否正確以及是否會對產品造成損壞產生疑問。今天我們就來梳理一下射頻連接器的使用。
射頻連接器的配接和配接典型方式有四種:螺母螺絲連接、快插自鎖、盲插配接和現場安裝。

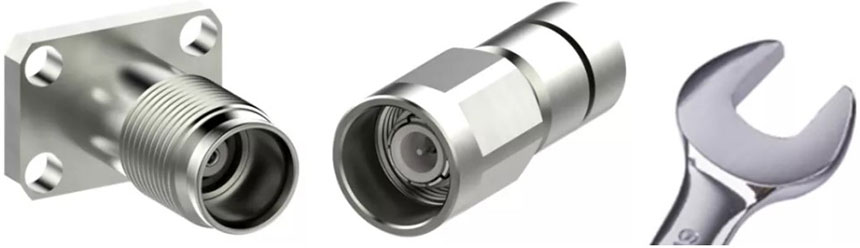

外觀顯示了外螺紋和螺母的配合,螺母側有一個扳手面,用于工具擰緊。
注意:擰緊螺母時,必須固定射頻連接器的公頭和母頭,使除螺母以外的其余部分處于固定和靜態狀態。

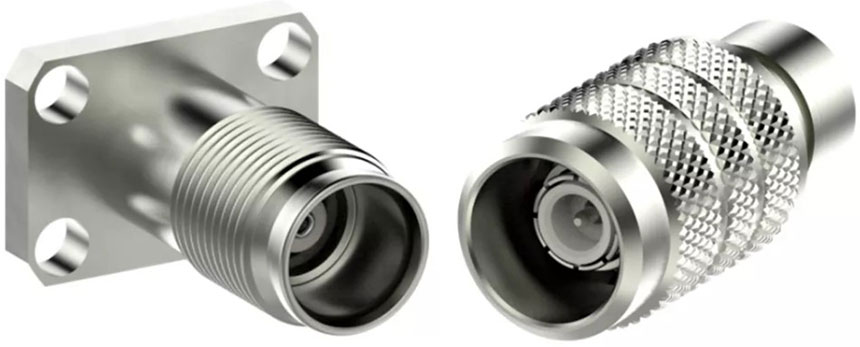

快速插拔自鎖連接器通常用于空間有限或工作時間有限的場景。該產品使用方便快捷,機械強度高。
注意:斷開連接時,您需要背開鎖螺釘套筒以分離公頭和母頭。

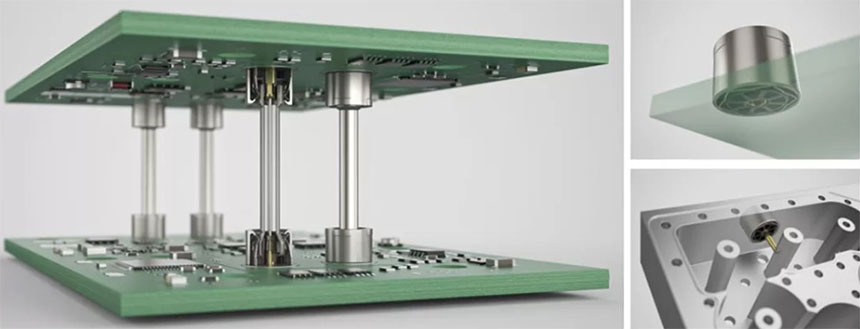

在大多數情況下,從PCB板到電路板或濾波器腔的三件式連接。SMT焊接在PCB板一側,壓接或擰緊濾腔。通常下側設置為鎖定端進行固定,上側為滑動端,實現軸向公差功能。
注意:選擇模型時要考慮軸的徑向公差,需要正確計算板間距。當使用多個通道時,將考慮通道之間的累積位置公差。

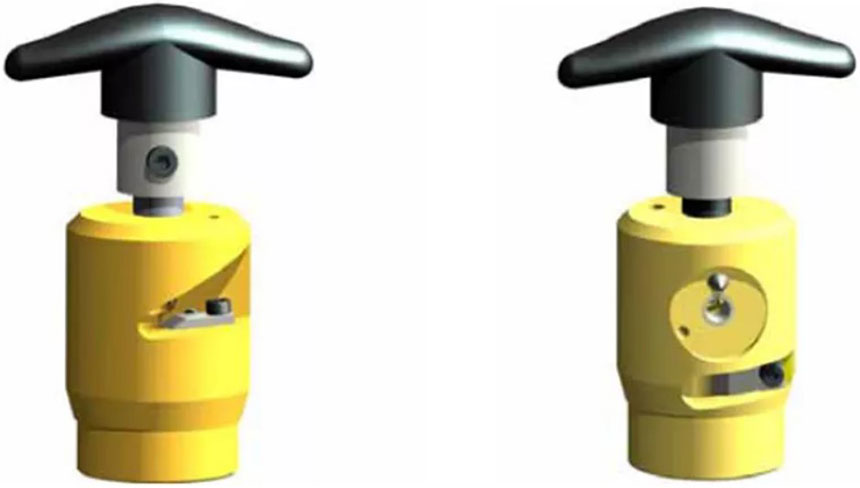

基站的射頻連接器將在現場布線完成后安裝在現場。基本使用方法與第一類旋入式螺母相同。注意:連接電纜和連接器時使用專業工具,并嚴格按照操作說明進行操作。SLK現場安裝的連接器具有單獨的匹配操作說明,并且可以提供專業的工具。
SLK可以為客戶提供定制產品,請留言咨詢。
